概 述

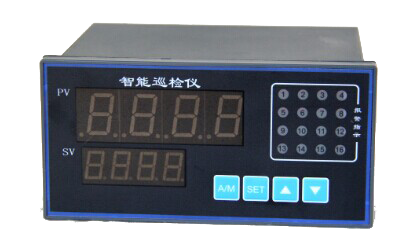

　　HS-XMDA-7000系列智能多點巡回顯示調節儀表不再是過去單純意義上的顯示儀，本系列儀表的大多數產品均有較強的運算、比較、執行、報警等處理能力。
　　該儀表采用了自行研制開發、委托日本集成電路制造商定制生產的專用集成電路，它匯集了目前自動控制系統中各類調節儀表的大部分功能，同時還集成了CPU、I/O接口、EPROM和D/A轉換等電路，及博采眾長、精心編制、反復調試的軟件系統。

特 點
1、儀表硬件大幅度減少，系統的組成結構相對簡單。在用戶申請范圍內，多種輸入信號兼容。
2、采用了優化設計，工藝顯著改善，沒有飛線、沒有調整電位器，所有的校準和功能設定可全部通過鍵盤由軟件完成。
3、可設置為四點位式控制加十二點巡檢功能?？稍O(shè)置為統一點報警或獨立的分離報警功能。
4、最多可設定四個報警輸出，報警方法可達十種以上并可對各報警點進行聲光監控，并可對報警的聲音，設定消音延時時間。
5、由用戶自己設定的四個類別近百種級別的抗干擾模式，可適應各種環境的干擾源。

功 能
1、輸入信號種類：熱電偶、熱電阻、線性電流、線性電壓。
2、巡檢通道數：1～16路。儀表可同時顯示四路測量值。
3、可重定值報警輸出（包括聲光報警輸出）。
4、可單獨設定每路通道有效。
5、線性輸入可定義每一路的零點，滿度值及小數點位數。
6、可看到平均值，平均值可位式控制。
7、可選擇4個繼電器的組合分配。
8、依操作功能具有B、C、E三組菜單，其中C菜單方便快捷。
9、可巡檢、定檢切換，通道顯示時間設定，0.1～25S可選。
10、可實現巡檢最在值、最小值、平均值，瞬時值同時或分別變送輸出。
11、支持各通道上下限報警值分別獨立設定及報警燈指示；上下限統一繼電器輸出或每4路共用一個繼電器輸出。
12、可提供多主機，單主機，無主機方式的RS485異步串行通訊方式。通訊數據校驗遵照CRC-16美國數據通訊標準，高可靠性循環，條碼校驗。

主要技術指標
測量精度：±0.5%FS+1字
繼電器接點容量：AC220V   2A
調節控制精度：位式：±0.5%FS
熱電阻：三線制輸入3×10Ω以內完全補償
供電電源：AC220V  ≤6W  AC110V  DC24V
冷端自動補償精度：0～40℃范圍內±0.3℃
報警功能：上限、下限、上下限、下回差、雙回差等
輸入阻抗：0-10mA ：50Ω、4-20mA：250Ω熱電偶及DCmV：≥10KΩ
工作環境要求：溫度：0-50℃、相對濕度：<85%，無腐蝕性氣體，無震動場合。
